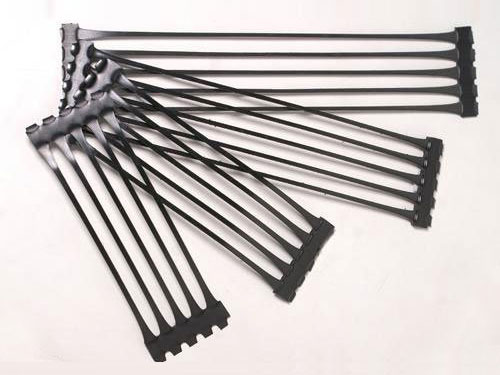

单向拉伸塑料土工格栅
产品介绍
单向拉伸塑料土工格栅是一种以高分子聚合物为主要原料，加入一定的防紫外线、抗老化助剂，经过单向拉伸使原来分布散乱的链形分子重新定向排列呈线性状态的高强度土工材料。大大优于传统的或现有的加筋材料，是非常理想的土木工程加固、加筋增强体合成材料。
应用领域
1、单向拉伸塑料土工格栅是一种高强度结构材料，适用于高速公路、市政道路、铁路、飞机跑道等路基增强。
2、适用于江河海坝的堤坝增强。
3、适用于果园、菜地、牲畜、土地等的围栏，使用方便、且利于拆装，美观大方。
4、适用于高速公路、市政道路、铁路、飞机跑道、江河海岸边的加筋土挡墙的加筋工程。
单向拉伸塑料土工格栅规格性能表GB/T17689-1999
产品规格 | TGDG25 | TGDG35 | TGDG50 | TGDG80 | TGDG110 | TGDG130 | TGDG180 | TGDG260 |
项目 | ||||||||
每延米拉伸屈服力，KN/m≥ | 25 | 35 | 50 | 80 | 110 | 130 | 180 | 260 |
屈服伸长率，% ≤ |
| 12 |
| |||||
2% 伸长率时的拉伸力，KN/M≥ | 6 | 9 | 10 | 23 | 30 | 39 | 60 | 98 |
5% 伸长率时的拉伸力，KN/M≥ | 12 | 18 | 25 | 44 | 60 | 77 | 107 | 142 |
蠕变极限强度，KN/m≥ | 11 | 15 | 21 | 30.2 | 41 | 49 | 64.8 | 102.5 |
产品用途
单向拉伸土工格栅是一种高强度土工合成材料。广泛应用于堤坝、隧洞、码头、公路、铁路、建筑等领域。
产品特点
1、单向抗拉强度高，耐蠕变性能好，化学性质稳定；
2、与砂石的摩擦系数大。
应用范围
1、主要用于挡土墙、桥台、陡坡工程等；
2、挡 土墙和桥台属于受力结构体，承担外部所有荷载：主动土压力、结构体上部的动载、温度应力等，加筋材料长期处于较大的张力作用下，以及动载的反复作用下，材料的分子结构产生疲劳，其性能发生衰减，加速格栅的老化。为避免结构因加筋材料的蠕变而产生较大变形，应选择以高密度聚乙烯（HDPE）为原料的单向土工 格栅。
施工方法
A、当用于路基、路面时，施工方法与双向土工格栅一样；
B、当用于加筋土挡墙时，施工方法如下：
1、设置基础，按设计的墙面系统进行施工，当选用预制钢筋混凝土面板时，一般厚12-15cm支承在预制混凝土基础上。其宽度不大于30cm，厚度不小于20㎝，埋深不小于60cm防止地基冻胀影响。
2、平整墙基，按设计要求开挖、平整。软土需压实或换填，压实到要求密度，应略超出墙面范围。
3、筋材铺设，筋材主强度方向应垂直于墙面，以销钉固定。
4、墙体填土， 采用机械填土，车轮与筋材间的距离至少应保持15㎝。压实后一层土厚约20-15㎝。
5、墙面施工时，墙面处应包土工织物，防止填土漏失。
单向拉伸塑料土工格栅 2017-2-21 本文被阅读 8125 次
